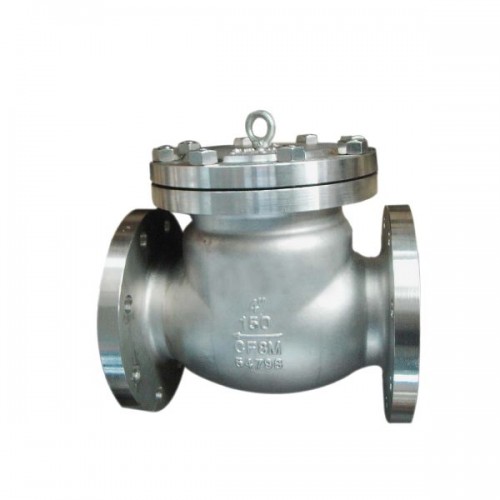

Tamaño: 2 "-36"
Clasificación de presión: 150-2500 LB
Material: Acero al carbono, acero inoxidable, acero de aleación, acero dúplex
Fin: BW, RF, RTJ
Estándar de diseño y fabricación: BS 1868, ASME16.34, API 6D
Cara a cara: ASME B16.10, API 6D
Conexión final: ASME B16.5, ASME B16.25
Estándar de prueba: API598, API 6D.
Sombrero atornillado
Disco tipo oscilación
Damper & Counter weight para opciones
El pasador interior reduce las fugas
UN EYEBOLT: Para 150Lb-8",300Lb-8",600Lb-6",900Lb/1500Lb/2500Lb-4" y más.
B CUBIERTA BOLTED: cubierta atornillada estándar o cubierta soldada para la opción.
C END CONNECTION: brida (RF, RTJ) o Butt-weld
D BONNET-COVER SEAL: juntas masculinas y femeninas o articulaciones de lengua y ranura o junta de anillo.
E EXTERIOR LEVER Y PESO: dentro de la bisagra descubre las fugas. Para las válvulas de retención de oscilación del pasador de bisagra externa, la palanca exterior y el contrapeso están disponibles.
F SEAT RING: Anillos portados completos y resistentes separados para facilitar el mantenimiento. Conexión atornillada o soldada en el cuerpo.
H BODY-BONNET JOINT: junta de junta de junta de cara plana para válvulas de 150 lb; articulación masculina y femenina para 300lb & 600lb; articulación del anillo para 900lb y más alto.
